1. O parâmetro mais subestimado do projeto
Quando iniciantes utilizam o NASA CEA, geralmente focam apenas em:
- mistura $O/F$
- pressão de câmara
- tipo de propelente
Mas o desempenho final depende fortemente da geometria do bocal.
Essa geometria é resumida em um único número:
onde:
- $A_e$ = área de saída
- $A_t$ = área da garganta

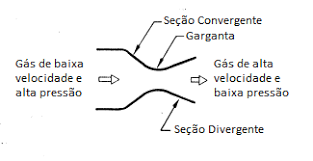

2. O que realmente acontece após a garganta
Na garganta, o fluxo atinge Mach 1. Após esse ponto, o gás entra em regime supersônico.
A expansão converte energia térmica em velocidade:
O papel do bocal é reduzir a pressão até próximo da pressão ambiente.
3. Subexpandido, ideal e sobre-expandido
3.1 Subexpandido
Se $P_e > P_a$, o gás ainda possui energia não aproveitada.
Resultado:
- pluma larga
- menor eficiência
3.2 Expansão ideal
Condição de máxima eficiência.
3.3 Sobre-expandido
Se $P_e < P_a$, o fluxo pode sofrer separação interna.
Isso pode causar:
- instabilidade
- perda de empuxo
- vibração estrutural
4. Como o NASA CEA usa $Ae/At$
No CEA, você define esse parâmetro em:
Supersonic Area Ratios
O software então calcula automaticamente:
- pressão de saída
- Mach de saída
- temperatura
- $I_{sp}$
Ou seja, você não precisa calcular manualmente o escoamento compressível.
5. Valores típicos reais
| Aplicação | $Ae/At$ típico |
|---|---|
| Teste em solo | 5–15 |
| Motor pequeno pressure-fed | 20–40 |
| Primeiro estágio orbital | 15–40 |
| Segundo estágio | 60–120 |
| Vácuo otimizado | 150+ |
6. O erro clássico no CEA
Usuários frequentemente inserem apenas um valor, como $Ae/At = 40$, sem analisar o comportamento.
A abordagem profissional é realizar uma varredura:
Isso revela o ponto onde o ganho de $I_{sp}$ começa a saturar.
7. Relação direta com o coeficiente de empuxo
O empuxo pode ser escrito como:
O coeficiente $C_f$ depende diretamente da expansão.
Se quiser entender profundamente essa relação, veja também:
O significado físico do coeficiente $\gamma$ em motores foguete .
8. Estratégia profissional usando o CEA
- Fixe pressão de câmara
- Varra múltiplos valores de $Ae/At$
- Compare $I_{sp}$ equilibrium e frozen
- Escolha expansão compatível com altitude operacional
Esse método transforma o CEA em uma ferramenta real de otimização.
9. O erro conceitual mais perigoso
O CEA não projeta bocais.
Ele apenas calcula estados termodinâmicos ideais.
A geometria real ainda precisa considerar:
- ângulo divergente
- comprimento do bocal
- separação de camada limite
- cargas térmicas
10. Conectando com o fluxo completo de projeto
A escolha correta da razão de expansão só faz sentido quando integrada ao fluxo completo de análise química e termodinâmica.
Por isso recomendamos seguir o processo completo apresentado em:
Conclusão
A razão de expansão $Ae/At$ não é apenas um número inserido no CEA — ela determina quão eficientemente o motor converte energia térmica em empuxo.
Compreender esse parâmetro permite interpretar corretamente os resultados, evitar erros clássicos e aproximar simulação e realidade.
